磁致伸縮液位計
磁致伸縮液位計
特點
高穩定、高可靠、高精度
可測液位、可測界面也可測溫度和密度
防腐、防爆
長壽命、免維護、運行成本低
安裝方便、標定簡單（按鈕操作、無須液位升降）
工作原理
磁致伸縮液位計是由測量管、浮子和電子變送器三部分組成。測量管外管為不銹鋼保護管，內部為磁致伸縮線；浮子沿測量管隨液面上升或下降，浮子內裝有永久磁鐵，并在周圍形成磁場；電子變送器定時發出電流脈沖，稱起始脈沖，該脈沖沿磁致伸縮線向下傳播，在向下運動中其周圍也產生一個磁場。兩磁場相遇瞬間產生一個扭力，作用于磁致伸縮線上，形成一個返回脈沖。該脈沖以固定的速度向上傳播，并被電子變送器所接收。通過測量起始脈沖與返回脈沖之間的時間間隔即可精確的測出液位高度。

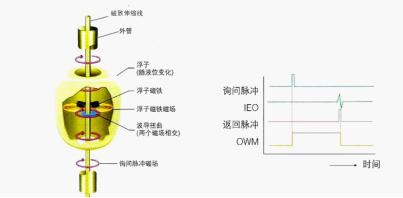

結構示意圖 工作波形圖
技術參數
測量范圍： 硬桿 0～6m
軟纜 0～22m
精 度： ±0.01% 或 ±1mm
分 辨 率： ±0.1mm
供 電： 24VDC
輸 出： 模擬輸出：二線制或三線制4—20mA（現場顯示可選）
數字輸出：RS485
溫度檢測： 1～5個
介質密度： ≥0.4g/cm3
介質溫度： 常溫型 —40℃～100℃ ， 高溫型 0℃～280℃
介質壓力： ≤10MPa
環境條件： 溫度 —20℃～70℃ ，相對濕度 ＜95%
測桿材質： 304SS 316SS 304SS＋四氟套管
防爆等級： ExiaⅡCT6
防護等級： IP65
過程連接： G3/4″ （3/4″NPT或M20×1.5可選）
電氣接口： M20×1.5
下端固定： 吸盤、掛鉤、重錘（僅用于軟纜式）
典型應用
各類罐區、各類儲罐、加油站。
油水界面及其他界面。
石油、化工、冶金、電力、輕工、醫藥、食品等生產過程液位監控。
環保、污水處理及市政工程。
特別提示：
磁致伸縮液位計可全方位替代電浮筒液位計。
無機械傳力機構，可靠性大大高于電浮筒。
不受介質密度和溫度變化影響，反映真實液位，準確度大大高于電浮筒。
安裝、標定無須液位升降，省時、省力大大優于電浮筒。
價格與電浮筒相當或低于電浮筒。
在原安裝浮筒的位置上很方便的換成磁致伸縮液位計
