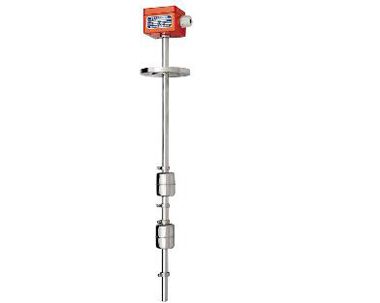

磁性浮球液位控制器
詳細產品說明
磁浮球液位控制器由干簧管、磁性浮子和內部電路組成。他是基于浮力原理，利用帶有磁性組件的浮球隨液位升降來驅動下限和上限位置的干簧管開啟或閉合，通過內部電路器件輸出1組1常開1常閉（SPDT）無源接點，該接點可直接串入交流接觸線圈回路以控制交流接觸器吸合和斷開（無需其他二次回路），從而控制水泵電機或其他電器設備起、停、達到對容器高低液位的位式自動控制。
同一臺磁性浮球液位控制器當選用輸出接點中的常開接點時，可實現上限液位自動控制（如泵出-上限啟泵，下限停泵）；當選用輸出接點中的常閉接點時，可實現下限液位自動控制（如泵出-上限停泵，下限啟泵）。
產品特點
使用壽命長、運行穩定可靠、安裝簡單、幾乎無須維護
不受被測介質物理和化學狀態的影響。如：介質導電率、介質常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等；
選用相應的材料可應用于各種密度≥0.5g/cm3的惡劣介質環境；
可進行兩種不同密度介質的界面控制；
適用范圍寬。壓力從真空~PN160（特殊可達PN320），溫度從-40~+150？；
防爆設計，適合爆炸性環境使用；
同一臺控制器可用于液位上限位式控制也可用于液位下限位式控制。
產品適用對象：
該浮球液位控制器選用不同的材質能用于幾乎所有的強弱耐腐蝕性介質的非腐蝕性介質。適用于如：石油、化工、化肥、冶金、天然氣、發電廠、機械制造業、船舶、制藥廠、污水處理、食品、酒業等工業場合容器內高低液位的自動控制。
由于不需要繁瑣的二次回路，只要按圖接線就能實現液位自動控制。同一臺UHKG液位控制器按不同接線可用于低位控制和高位控制。
技術參數：
最大插入深度：L=6m（大于6m可特殊訂貨）
最大控制范圍：L-120mm（與壓力、密度有關）
最小控制范圍：50mm（小于50mm特殊訂貨）
介質密度：≧0.5g/cm3
工作壓力：PN2.5~PN160(特殊可達PN320)
工作溫度：-40~80℃、-40~120℃、-40~150℃分檔250特殊訂貨
浮子直徑：￠28~￠120（生產商按壓力、密度確定）
安裝方式：法蘭：DN40~DN150
法蘭標準：HG/T20592-2009 (壓力大于PN25時法蘭≧DN125)
螺紋安裝：G2〞
其他安裝方式：協商訂貨
接點最大開關次數：≤1x105次
控制誤差：±8±2mm
工作電源：220VAC/380VAC
輸出接點最大開關：≦250VAC（阻性負載）
輸出接點最大開關電流：5A（阻性負載）
允許安裝不垂直度：≦±25°
接線盒接口：M20x1.5內螺紋
防護等級：PI65
防爆等級:Exia||CT4 Exid||CT5
