電子式三通調節閥
產品概述
ZPSF型三通電動調節閥，是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
結構特點
ZPSF型電動三通調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。全電子式電動執行器，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
ZPSF型電動三通調節閥按作用模式可分；
正作用：電閉式（當電信號增大時閥位向下位移），《B型》
反作用：電開式（當電信號增大時閥位向上位移），《K型》
三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯，采用閥芯側面導向與閥座內表面導向和上襯套導向，因此導向面積大，工作可靠。流體對閥芯作用方向都處于流開狀態，故閥工作性能穩定。

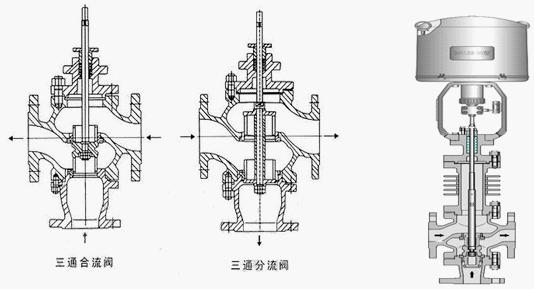

三通調節閥有三通合流式調節閥（把兩種流體經三通閥混合成一種流體）和三通分流式調節閥（把一種流體經三通閥分成兩路流出）兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。
三通調節閥它可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。

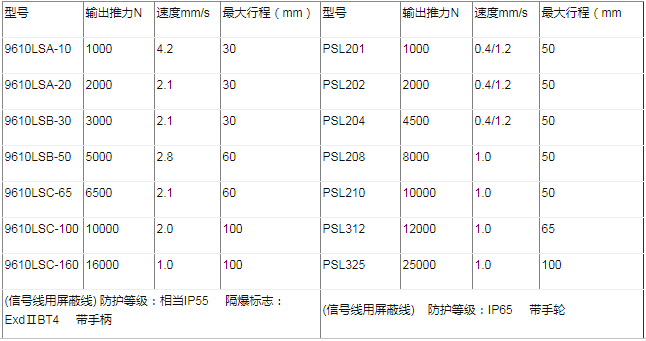

執行機構主要技術參數
性能指標
允許壓差 MPa

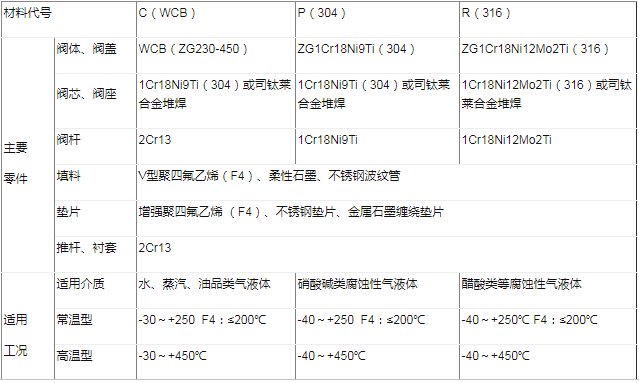

主要零件材料及適用溫度、介質
主要技術參數
產品應用規范
結構長度GB/T12221-05 材料：GB/T12228~12230
法蘭連接：JB/T79-94 GB/T9113
符合：IEC60534標準

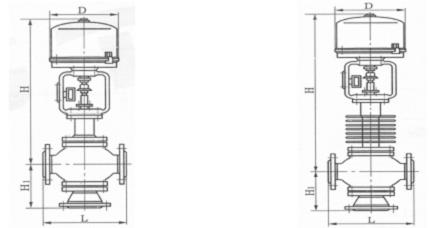

外形尺寸
注：公稱通徑DN≤80mm的分流閥采用同口徑的合流閥代替
型號編制說明
