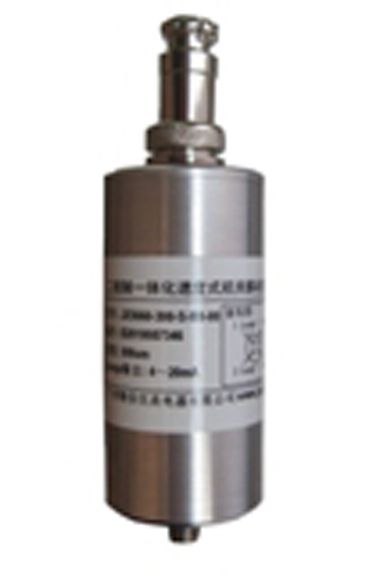

振動速度傳感器
概述：
WP60系列振動速度傳感器，可用于測量軸承座、機殼或結構的振動。這種傳感器測量的振動是相對于自由空間的絕對振動，其輸出電壓與振動速度成正比，故又稱速度式振動傳感器。也可以把速度量經過積分轉換成位移量再予處理。這種測量可對旋轉或往復機械的綜合工況進行評價，它直接安裝在機器外部，故使用維護極為方便。
工程上最普遍的振動問題，大多數都是由轉子引起的，例如：不平衡，不對中，動靜磨擦等。而對于有些機械，軸振動被大部（或全部）分傳遞到軸承座上，在這種情況下，測量軸承座的振動對于機械設備的綜合工況，可以提供比較有意義的信息，這些機械包括：
(1)具有滾動軸承的大部分機械；
(2)具有油膜的滑動軸承機械；
在一些特殊條件下，由于某種原因（如安裝條件限制以及環境等因素），安裝電渦流傳感器不可能，對于這種類型的機械若軸的振動能夠大部分傳到軸承座上，它的振動就可采用安裝于軸承座上的速度傳感器進行測量。
工作原理：
WP60系列振動速度傳感器是屬于慣性式傳感。是利用磁電感應原理的振動信號變換成電信號。它主要由磁路系統、慣性質量、彈簧阻尼等部分組成。在傳感器殼體中剛性地固定有磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于殼體上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動，切割磁力線，在線圈內產生感應電壓，該電壓值正比于振動速度值。與二次儀表相配接，即可顯示振動速度或位移量的大小。也可以輸送到其它二次儀表或交流電壓表進行測量。
傳感器的總體設計保證它有如下使用特點：
它的輸出信號和振動速度成正比，因此對振動測量來說可以兼顧高頻、中頻和低頻的應用領域，并且符合目前國際標準（ISO）。
1、對旋轉機器評定參數的要求。
2、相對于其它類型的振動傳感器而言，WP60系列傳感器有較低的輸出阻抗，較好的信噪比。它同一般通用交流電壓表或示波器配合就能工作，對輸出插頭和電纜也無特殊要求，使用方便。
3、傳感器有較低的使用頻率可以適用于低轉速的旋轉機器。
4、傳感器設計中取消了有磨擦的活動元件，因此靈活性好，可以測量微小的振動 （0.01μm）。
5、傳感器有一定抗橫向振動能力。（不大于10g峰值）
技術指標:
1、基本測試條件
溫度：20℃±5℃
相對濕度：≤80%
周圍無強電磁場干擾
2、頻率響應：JX60G：10 Hz～1000 Hz（-3dB）
JX60H、JX60V：5 Hz～1000 Hz（-3dB）
3、靈敏度：20mV/mm/s±5%（在80Hz，速度為10mm/s情況下測定）
4、幅值非線性度：<3%
5、橫向靈敏度比：<5%
6、使用溫度范圍：-30℃～120℃；-30℃～260℃（需特殊訂貨）
7、最大可測位移：1mm（單峰值）
8、環境條件：防塵、防潮（95%不冷凝）
9、工作方向
規定以傳感器安裝面在下方時為0°
WP60G：0°±100° （通用型）
WP60H：±90°±2.5°（水平型）
WP60V：0°±2.5° （垂直型）
10、輸出電阻：≤600Ω
11、絕緣電阻：>2MΩ
12、輸出極性：為浮地輸出。當傳感器底座受一沖擊力時，1#芯輸出為（+），2#芯輸出為（-接入示波器，1# 接芯極，2#接地，示波器顯示第一峰向上。
13、重量：200g
14、安裝方式：在底座中心孔用一個M8（或用戶指定）螺釘固定

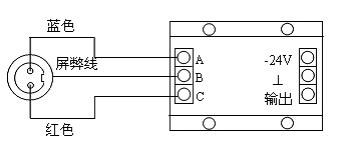

15、與WP60/D前置積分放大器連線圖

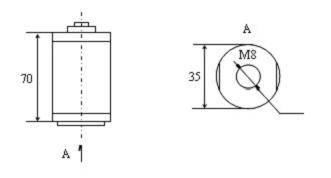

16、外型尺寸：Φ35×70mm

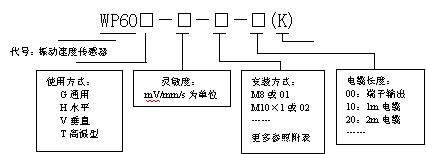

型號規格：

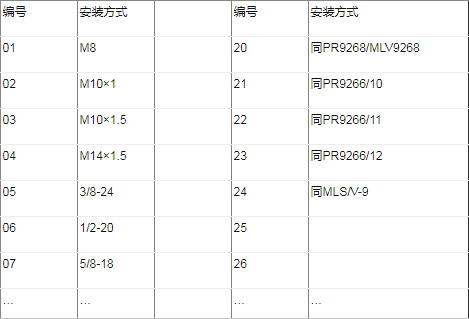

安裝方式附表:
選型示例：WP60H－20-02-00
表示:WP60振動速度傳感器，水平方向安裝，靈敏度20mV/mm/s，M10×1雙頭螺栓安裝，接頭輸出，不帶電纜鎧裝。
成套性:
WP60系列傳感器： 1只
M8（或用戶指定）螺釘： 1個
信號輸出插頭： 1個
合格證： 1份
可提供的附件:
連接電纜，專用觸桿，強磁吸座，如有特殊要求需特殊訂貨。
