西特風壓測量變送器
美國西特風壓測量變送器
詳細說明

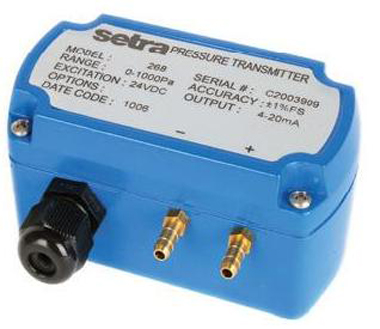

產品名稱:美國西特setra公司268系列本安防爆型微差壓變送器
產品型號 :Model 268/268MR（EX)本安防爆型微差壓變送器
行業應用 :HVAC、窯爐,產品特點:具有6種現場可選量程,SETRA可變電容傳感技術,不銹鋼亞弧焊接敏感元件.
符合本安防爆認證ia Ⅱ CT4(268EX 特選),UL94V-0阻燃性等級.
標準精度為±1%FS,精度可達到±0.4%FS、 ±0.25%FS(特選)
以最小測量范圍為0～25Pa為例
各項參數 性能參數:
精度 ±1.0%FS
非線性 ±0.98%FS
遲滯 ±0.2%FS
非重復性 ±0.1%FS
過載能力 正負向均為70KPa(10psi)
預熱漂移(典型值) ±0.1%FS
最大靜態壓力 70KPa
安裝影響 范圍 零點漂移(%FS/G)
0～25Pa 2.1
0～250Pa 0.22
0～1250Pa 0.14
0～7500Pa 0.06
溫度影響 電流輸出
補償范圍 +5～+65℃ 電路 2線,具有誤接線保護功能
零點漂移<0.06%FS/℃ 輸出 4mA±0.16mA～20mA±0.16mA
量程漂移<0.06%FS/℃ 激勵電壓 9+0.02x環路阻抗min.～30+0.004x環路阻抗max.(VDC) 最大環路電阻 800Ω
環境參數
工作溫度 -18～+65℃
儲存溫度 -54～+82℃
壓力介質 空氣或類似的非導電氣體
物理參數
殼體 鑄鋁材料
安裝 ￠3mm螺釘掛孔
壓力連接 與1/4″軟管相連的3/16″塔形壓力接頭 φ8塔形壓力接口
電氣連接 PG-9電纜鎖緊裝置
重量 347.5g
輸出調節 零點和滿量程調整可在殼體內部進行
